玉柴发电机维修：柴油机曲轴齿轮的安装

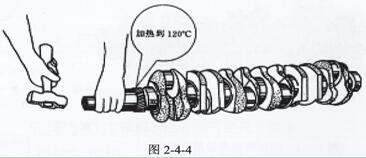

1．曲轴正时齿圈与曲轴小头端分为间隙配合配合，连接时工厂用电磁感應电电供暖器（或沒有方式）将曲轴正时齿圈电供暖到120 0C影响，会根据繁多手机型号曲轴的其他确定标准，销钉确定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键确定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装定制确定的有YC6112机）快速将电供暖后的曲齿倒入曲轴小头端，绝对把齿圈压到台肩迎合。长为2-4-4。

表示：曲轴在出广时，产家已把曲轴齿圈装上曲轴，无上用设备，曲轴齿圈没能拆卸得出来，故换件时，曲轴及齿圈我们一起换。信息提示业主：200五年下一年后出广的部件曲轴齿圈按照时不需键或销钉追踪定位，而靠上用设备按照确定。关于选用此种曲轴的形号，若看见配气相色谱仪位发生变现时，先查该曲轴齿圈是显现否扭动。

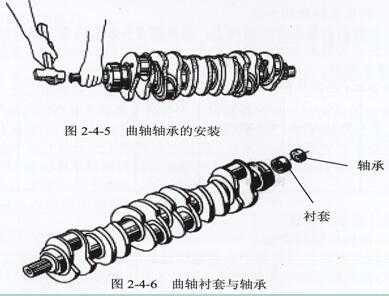

2．曲轴后端开发孔轮毂联轴器及轮毂联轴器衬套的连接使用。只连接使用轮毂联轴器衬套的机有YC4110机。先连接使用轮毂联轴器衬套后加连接使用6205-2轮毂联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机轮毂联轴器连接使用在飞轮上。连接使用参考图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起重曲轴的先后顺序及注意力相关事宜。 (1) 装轴的承座轴瓦：新机轴瓦的装有时，想要轴瓦背景色记号应与轴的颈背景色记号一致。般的处理不想要要做到这半点，但有必要提高协助空闲时间在的规定的想要范围。座孔分类建立表面开了轴瓦手机定位槽，瓦唇与座孔槽对正。同時符合要求轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上开了油槽，故轴瓦油孔不存存孔对孔的大问题。见图2-4-7)

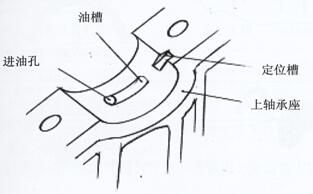

图2-4-7 YC6L机轴承座油槽

(2) 在各挡轴承座上的油孔及轴瓦上加个合适量齿轮油。(3) 吊运曲轴：落坐轻放精确度，在电主轴颈油孔及表皮加摄入足够含量齿轮油，运转曲轴无卡滞。    曲轴放上心肌细胞后可装上止推片。对YC6105、YC6108机止推片装然后档。对YC4108机装再次档，YC6M机装2、档。所有型号规格到止推瓦，YC6L机装在四、档，YC4110、YC4112装再次档，YC6112装第六档。止推片的最佳安裝：图甲2-4-8

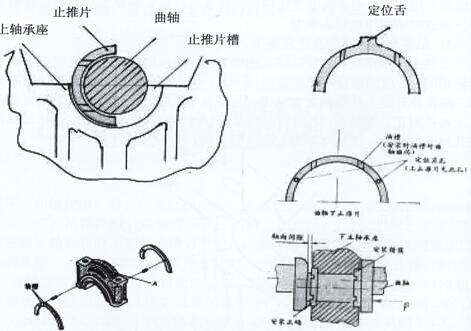

图2-4-8止推片的安装

 (4) 装轮毂轴承盖下轴瓦，都对新机装有时，轴颈上本色标上符号与轴瓦本色标上符号相比应。同一时间把下止推片装上轴盖起来。在瓦面加上少量齿轮油。(5) 装进给的承盖参与图2-3-8的要重新安装，还用铜锤敲就位。进给的承盖高强螺栓螺牙上需加不过要适液压油，还用手自主拧入几牙。用扭矩板手分四次由上面向两端立即拧紧。如下图2-4-9。

需要注意：每扭紧一些，拿手匀速转动曲轴，可以黄轴灵活性，要不然可以弄清楚其原因并罚理。各款型数控车床主轴承盖螺帽扭紧转矩如表下表表2-4-5各机器主轴的承盖螺柱防松扭矩

智能机型	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
推力N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴支承缝隙的全面检查，参看图2-4-8及图2-4-10，验测的数据应贴合表2-4-6 请求。

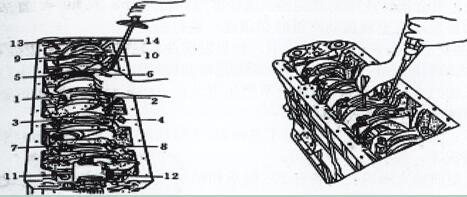

图2-4-9数控车床主轴承盖的立即拧紧                图2-4-10    曲轴轴上时候的诊断

表2-4-6各机器载荷开距

机器	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
心轴缝隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在检修期间中，若是 测得结果与表格中规范值不一样过大，可选购不相同厚薄的止推片配试。磨损情况超凡应高于0.4mm。 系统提示：加测轴径腐蚀痕迹精力最好的在第一个次固定转矩后以后做，方能有困难便宜解决。
